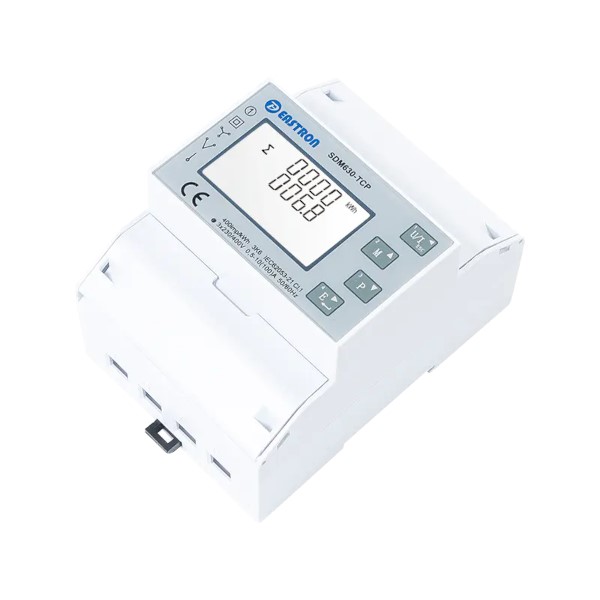

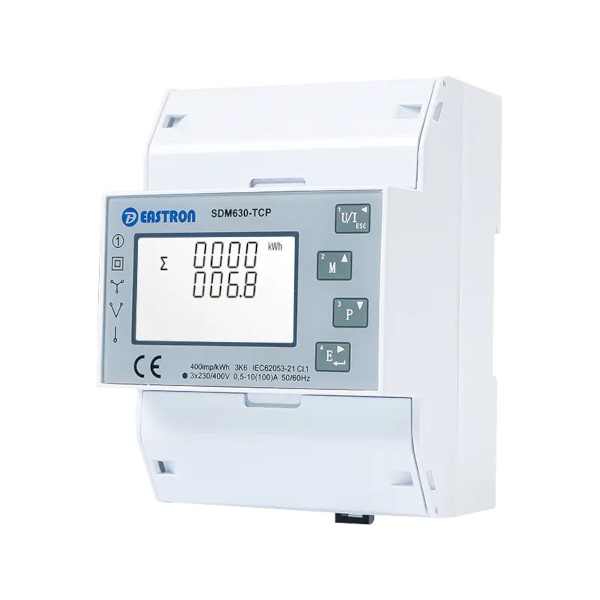

3F elektroměr, Modbus TCP, 3× 230/400 V, přímé měření 10 až 100 A, ověření MID

Třífázový, jednosazbový přímý elektroměr na lištu DIN s komunikací Modbus-TCP a snadnou obsluhou.

Elektroměr pracuje s elektrickou sítí 1p2w, 3p3w a 3p4w a zobrazuje všechny důležité elektrické parametry: napětí, proud, výkon, faktor účiníku (PF), harmonické zkreslení (THD), frekvenci, odběr, energii atd. Zařízení podporuje přímé připojení max. 100 A, šetří tak náklady a vyhýbá se problémům s připojením externích proudových transformátorů (CT).

Komunikaci zajišťuje ethernetový port a pro dálkový odečet a programování je využit protokol Modbus-TCP. Snadnou lze integrovat s dalšími I/O a SCADA systémy. Pohodlné ovládání, zobrazení a nastavování zajišťuje velký podsvícený LCD displej na přední straně a dotyková klávesnice.

Vlastnosti

• Fakturční ověření MID
• Pro přímé měření do 100 A
• KOmunikace Modbus TCP
• Třída přesnosti 1 (jalová energie 2)
• Přesnost 0,2 až 2 % dle meřené veličiny
• Měřené veličiny: kWh, kVarh, kW, kVar, kVA, napětí, proud, frekvence, účiník
• Komunikační rozhraní: 1× ethernet (RJ45), protokol ModBus-TCP
• LCD displej 8-místný (999 999.99)

Technické parametry

• Napětí AC (Un): 3× 230/400 V AC
• Rozsah napětí: 100 až 276 V AC (neplatí pro 3p3w zdroje)
• Napětí mezi fázemi: 173 až 480 V AC (pouze 3p zdroje)
• Vstupní proud:
• Základní proud (Ib): 10 A
• Maximální proud (Imax): 100 A
• Odolnost proti nadproudu: 30 Imax po dobu 0,01s
• Frekvence:
• Jmenovitá hodnota: 50/60Hz
• Rozsah: 45 až 65Hz
• Odolnost proti napětí:
• Odolnost proti střídavému napětí: 4 kV/1 min
• Odolnost proti impulznímu napětí: 6 kV – tvar vlny 1,2 μS
• Spotřeba energie: ≤2 W/10 VA
• Norma: IEC62053-21
• Velikost na DIN:  4 moduly (72 mm × 100 mm × 66 mm)
• Provozní vlhkost: ≤90 %
• Provozní teplota: -25 °C až +55 °C
• Třída přesnosti: Třída 1
• Kategorie instalace: CATIII
• Krytí: IP51
• Izolační měřič s třídou ochrany: II
• Nadmořská výška: ≤2000 m
