NETIO PowerCable 2KF: Ploché PDU, 2× spínaný a měřený výstup, typ F- Schuko, 2x DI, 1× vstup, EU plug, 30 cm, WiFi, LAN

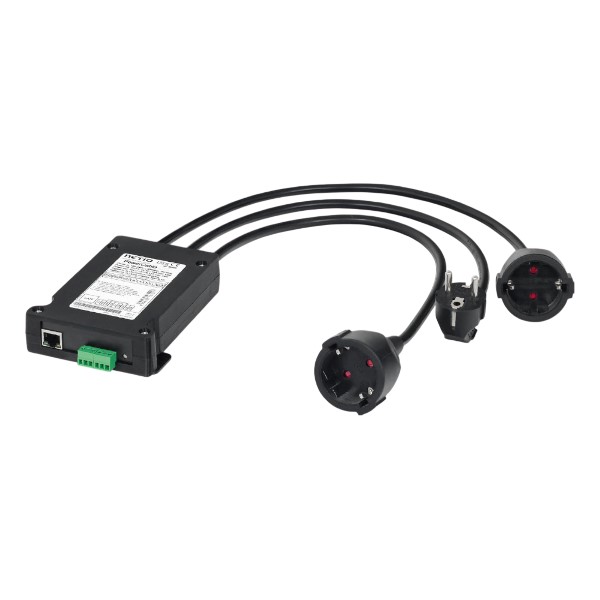

NETIO PowerCable 2KF je ploché PDU s jedním vstupem (EU plug) a dvěma zásuvkami typu F (Schuko) pro vzdálené měření a spínání napájení (110/230 V max. 16 A). Externí spínač nebo senzor lze připojit na dva digitální vstupy. Otevřené API umožňuje integraci do systémů třetích stran pomocí široké škály protokolů (JSON over HTTP, Modbus/TCP, SNMP, MQTT, Telnet, ...).

Proč tzv. „ploché PDU“? Protože je lze instalovat za TV, pod dvojitý strop nebo do podobně omezených prostor.

Oba výstupy PDU měří spotřebu a elektrické veličiny (A, kWh, TPF, W, V, Hz) a mají možnost zapínání/vypínání obou výkonových výstupů jednotlivě. Zásuvky využívají ZCS ^* (Zero Current Switching) – relé spíná při průchodu napětí nulou a rozpíná při průchodu proudu nulou. Každý výstup lze přepínat ručně přes web, službu NETIO Cloud nebo pomocí mobilní aplikace NETIO Mobile 2 (lokálně nebo přes NETIO Cloud). Se službou NETIO Cloud lze ovládat výstupy odkudkoli. Služba je poskytovaná za poplatek a využívá zabezpečení SSL/TLS a serverů v Evropě. Pomocí AV driverů lze dále ovládat výstupy z mnoha audio a video softwarů (Crestron, Control4, Kramer, BrightSign, …)

Dva digitální vstupy (DI) se 4bajtovými čítači pulzů lze použít pro připojení senzorů (suchý kontakt) nebo výstupů S0 elektroměrů, vodoměrů nebo podobných měřičů. Napájení pro DI: 12 V.

PowerCable 2KF podporuje místní funkce Ping & Power WatchDog pro restart LAN zařízení nebo analýzu dat z měřených výstupů PDU a Plánovač pro plánování intervalů zapnutí/vypnutí každého výstupu. Open API umožňuje integraci do systémů třetích stran pomocí široké škály protokolů (JSON, Modbus/TCP, SNMP, MQTT, Telnet, ...).

Zařízení podporuje pouze jeden způsob připojení do sítě. Pokud je nalezen funkční RJ45 (Ethernet) kabel, přepne se spojení pomocí LAN. Pokud na kabelu nefunguje linková vrstva nebo není připojen RJ45 kabel, aktivuje se WiFi. WiFi využívá vestavěnou anténu, v kovovém rozvaděči bude mít velmi omezený dosah, síť lze konfigurovat pomocí AP módu. PDU lze po lokální síti ovládat mobilní aplikací NETIO Mobile 2 (Android & iOS).

Měření energie

NETIO PowerCable 2KF měří elektrické veličiny na výstupech 1 a 2 samostatně. Změřené hodnoty jsou zobrazeny na webu zařízení a zároveň v M2M protokolech. PowerCable 2KF měří s přesností lepší než 1 % v celém teplotním rozsahu.

• 2× Proud (A)
• 2× Příkon (W)
• 2× Energie (Wh), uživatelský resetovatelný čítač
• 2× Energie Out (Wh), čítač energie odebírané z el. sítě
• 2× Energie In (Wh), čítač energie dodané do el. sítě.
• 2× TPF (True Power Factor)
• 2× Zpětná energie (Wh)
• 2× Fázový posun (-180...+180°)
• Napětí (V)
• Frekvence napájecí sítě (Hz)

Typické využití

• PowerCable 2KF LAN/WiFi PDU se obvykle používá pro vzdálený restart a spínání.
• Každý výstup lze zapnout, vypnout nebo restartovat z webového rozhraní nebo služby NETIO Cloud.
• Ovládání výstupů pomocí Open API (JSON, Modbus/TCP, SNMP, MQTT-flex, Telnet, ...)
• Integrace s různými programy a aplikacemi třetích stran.
• Ovládání zařízení z mobilní aplikace NETIO Mobile 2 (LAN nebo NETIO Cloud ).
• Služba NETIO Cloud poskytovaná za poplatek umožňuje centrální ovládání výstupů více zařízení na různých místech. Vyzkoušejte DEMO (e-mail: demo@netio.eu, heslo: demodemo).

* ZCS (Zero Current Switching) - relé spíná výstup při průchodu napětí nulou a rozpíná jej při průchodu proudu nulou.

Vlastnosti

• 1× vstup, EU plug (CEE 7/7 - E/F)
• 2× výstup, typ F – Schuko (230 V/16 A) - max 16A pro celé zařízení
• Nezávislé řízení jednotlivých výstupů
• 2× DI (digitální vstup) s S0 čítači
• Možnosti ovládání každého výstupu:
• Webový prohlížeč
• Mobilní aplikace: NETIO Mobile 2 (LAN/WiFi)
• NETIO Cloud
• Conditions & Rules (založeno na DI)
• Plánovač
• WatchDog (Power & Ping)
• Open API (10 protokolů)

Technické parametry

• WiFi: interní anténa, 802.11 b/g/n, 2,4 Ghz
• Maximální proud: 16 A pro celé zařízení
• Přepěťová ochrana: SPD typ 3
• Vlastní spotřeba zařízení: max. 2 W
• Výchozí stav výstupu: On/Off/Last state
• Stupeň krytí: IP20
• Teplotní rozsah: -20 °C až +55 °C
• Rozměry: plastová krabička 102 × 32 × 149 mm
