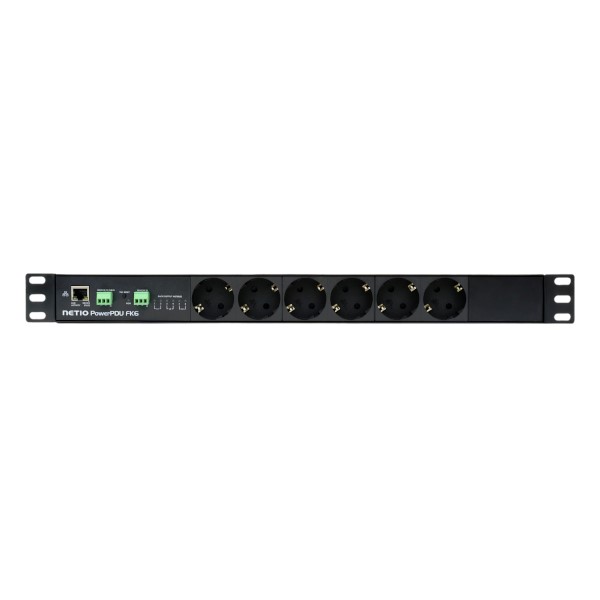

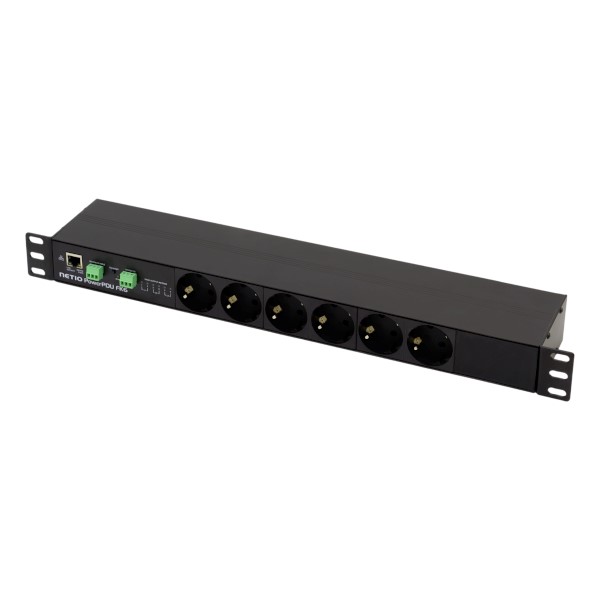

NETIO PowerPDU 6FK: 3F chytré PDU, napájecí distribuční jednotka, 6× 230 V/F-Schuko

NETIO PowerPDU FK6 je inteligentní třífázová napájecí distribuční jednotka (PDU) určená pro náročné instalace vyžadující spolehlivé řízení napájení v oblasti AV techniky (například pro napájení a řízení LED stěn), IT a průmyslové automatizace.

PDU je napájeno třífázovým přívodem 3×16 A/400 V prostřednictvím 5pólového konektoru CEE/IEC 60309 (červený, 400 V, 3P+N+E, 6h). Zařízení nabízí šest nezávisle ovládaných, měřených a spínaných napájecích výstupů (6× 230 V, zásuvky typu F – Schuko). Výstupy jsou rozděleny po dvojicích mezi tři fáze, přičemž každý pár je dimenzován na jmenovitý proud až 16 A.

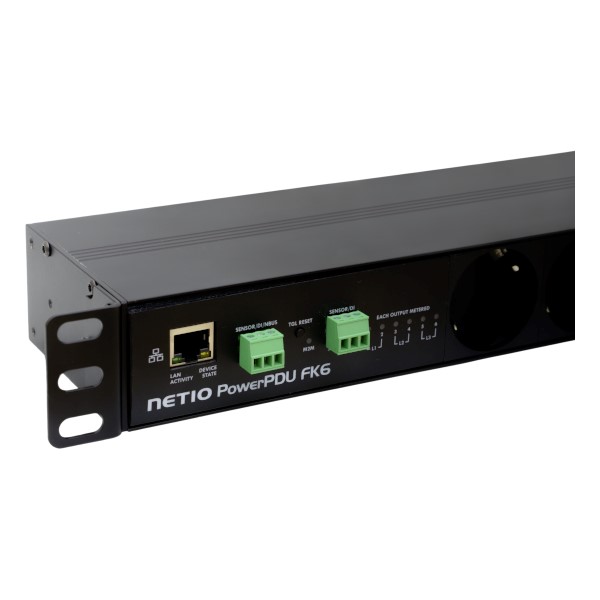

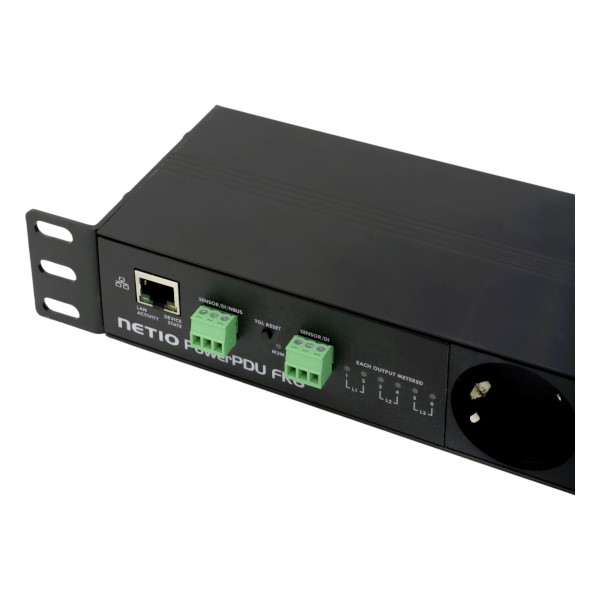

PowerPDU FK6 je dále vybaveno dvěma digitálními vstupy (DI), které lze využít pro připojení senzorů NETIO, sběrnice NETIO nBus (pro řetězení zařízení) nebo impulsních elektroměrů s výstupem S0. Samozřejmostí je také připojení do sítě LAN a podpora všech funkcí platformy NETIO Toolbox.

Otevřené API umožňuje PDU snadno integrovat do systémů třetích stran prostřednictvím celé řady komunikačních protokolů, jako jsou JSON, Modbus/TCP, SNMP, MQTT-flex nebo Telnet. Pomocí služby NETIO Cloud (placená služba) pak lze jednotlivé výstupy pohodlně ovládat odkudkoliv přes internet. NETIO Cloud využívá zabezpečenou komunikaci TLS/MQTTs a evropskou serverovou infrastrukturu.

Typické použití

• Instalace LED videostěn (VYP/ZAP/RESTART)
• Měření spotřeby LED videostěn (LED walls)
• AV - 3fázová napájení ve vysílacích a broadcastových instalacích
• IT – řízení napájení rozvaděčů s vysokým příkonem
• Monitorování spotřeby elektřiny pro stroje v průmyslu
• Řízení výstupů pomocí Open API (JSON, Modbus/TCP, SNMP, MQTT-flex, Telnet, ...)
• Integrace s různými programy a aplikacemi třetích stran.

Přehled PDU NETIO v nabídce Papouch.com

PowerPDU	Spínané výstupy	Měřené výstupy	LAN	Web	Netio Cloud	Watch Dog	Scheduler	Mobilní aplikace	Otevřené API	19“ rack 1U montáž	Spínání
4KS	4× C13	4	1			Ping + Power		Android + iOS	10 protokolů	RM1/RM2 vyžadováno	ZCS
4PS	4× C13	-	1			Ping		Android + iOS	10 protokolů	RM1/RM2 vyžadováno	ZVS
4C	4× C13	4	2			Ping		Android + iOS	15 protokolů	RM1/RM2 vyžadováno	ZCS
8QS	8× C13	2	1			Ping+Power		Android + iOS	10 protokolů		ZVS
8KS	8×C13	8	1			Ping+Power		Android + iOS	10 protokolů		ZCS

Vlastnosti

• 3fázové instalace
• Podpora M2M API: XML, MQTT-flex, SNMP, Telnet, Modbus/TCP, JSON, URL API, HTTPS
• Powerup state - nastavení stavu výstupní elektrické zásuvky ihned po zapnutí (nebo při obnovení elektrického proudu po výpadku)
• ZCS (Zero Current Switching) - řízené spínání relé v okamžiku průchodu proudu nulou. Funkce omezuje negativní účinky nárazových proudů, snižuje namáhání kontaktů relé a je vhodná zejména pro spínané napájecí zdroje, servery, počítače a další elektronická zařízení.
• IOC (Independent output control) - Stav zapnuto/vypnuto výstupní zásuvky neovlivní výpadek LAN spojení, restart vnitřního systému ani vzdálený upgrade firmware.
• Scheduler - časové spínání jednotlivých zásuvek
• Zásuvky lze ovládat z WEBu / Mobilní aplikace Netio Mobile
• Vestavěný webový server s možností HTTPs
• Funkce plánovače (týdenní kalendář)
• Funkce IP (ping) WatchDog: (Podmínky a pravidla)
• Funkce Power WatchDog: Průběžně sleduje příkon monitorovaného zařízení napájeného z libovolného měřeného výstupu zařízení NETIO PDU.

Měření elektrických veličin

• napětí
• frekvence
• fázový posun
• TPF
• zátěž
• spotřeba
• proud
• zpětná energie

Technické parametry

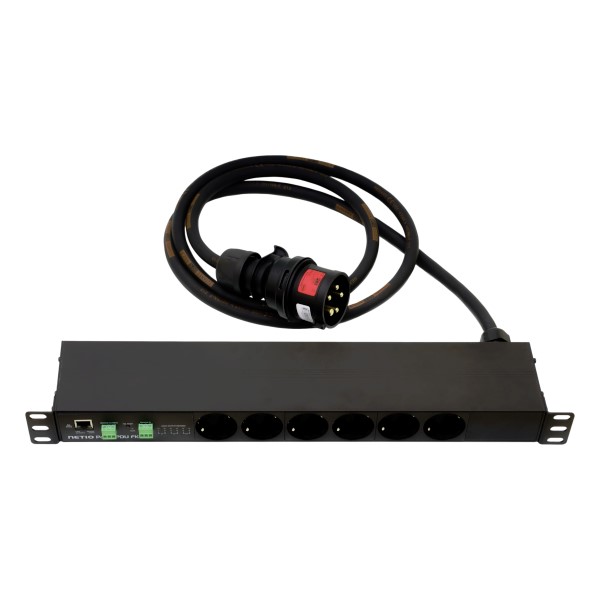

• Napájecí vstup: 3× 16 A 400 V (5pólový konektor CEE/IEC 60309 RED 400 V (3P+N+E 6h)) včetně kabelu 1,8 m
• Výstupní napětí: 6 × 230 V/ typ F – Schuko – rozděleno do párů mezi 3 fáze, každý pár s jmenovitým proudem 16 A
• Měřené výstupy: 6 kanálů
• Výstupy: 6x relé + ZCS (SPST-NO) – max. 16 A
• Digitální vstupy: 2, suchý kontakt  a čítač S0 (4 bajty)
• Vlastní spotřeba zařízení: max. 2 W
• 1 × LAN (RJ45)
• Přepěťová ochrana: typ 3
• Stupeň krytí: IP20
• Operační teplota: -20 °C až 50 °C
• Rozměry: 492 × 87 × 45 mm
• Montáž: 19“ rack, 1U
