NETIO PowerPDU 8KF: Přepínané a měřené PDU, 8 výstupů, typ F-Schuko, max. 16 A

NETIO PowerPDU 8KF je PDU (Power Distribution Unit) s osmi zásuvkami typu F (Schuko) pro vzdálené měření a spínání napájení přes LAN (110/230 V, max. 16 A). Každý výstup lze zapínat/vypínat a měřit individuálně. Externí spínač nebo senzor lze připojit na jeden digitální vstup. Otevřené API umožňuje integraci do systémů třetích stran pomocí široké škály protokolů (JSON over HTTP, Modbus/TCP, SNMP, MQTT, Telnet, ...).

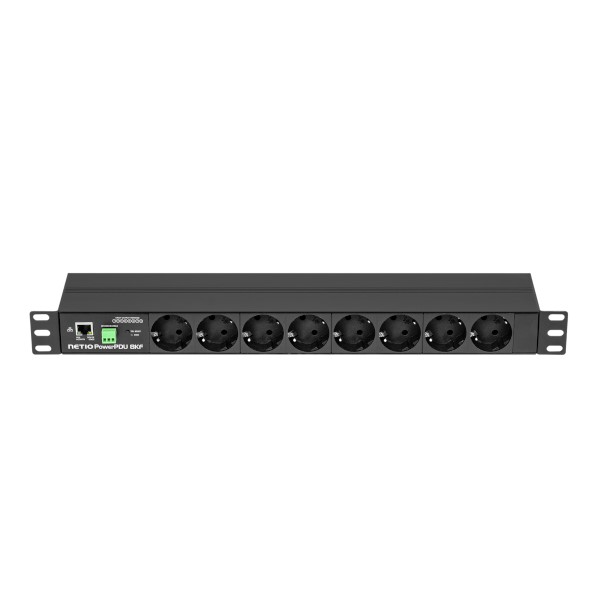

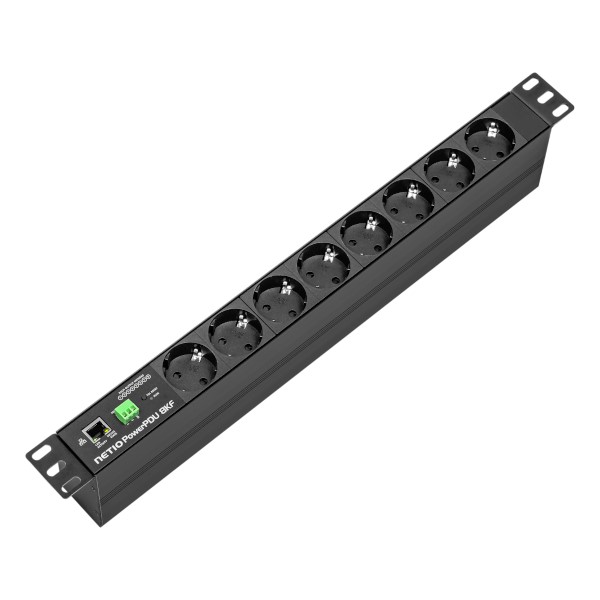

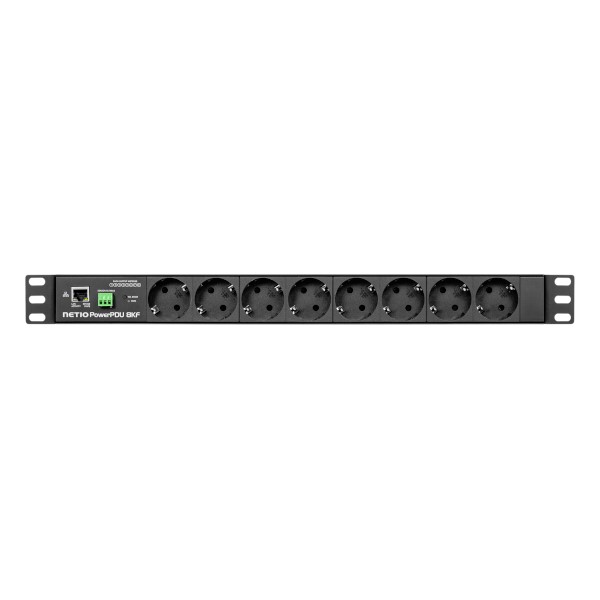

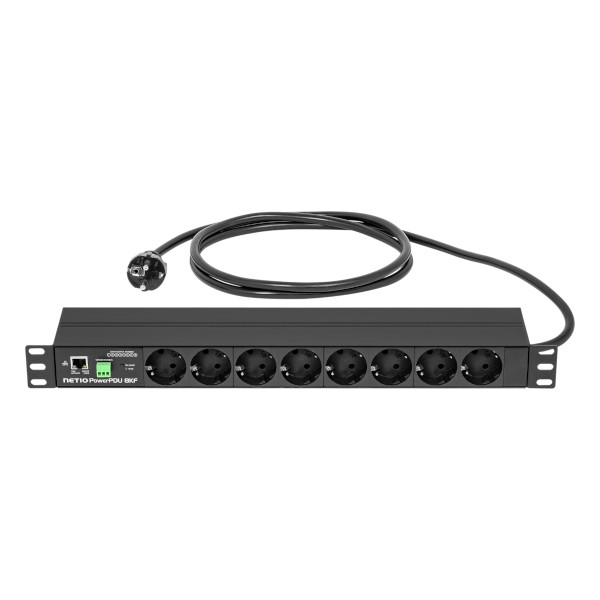

PowerPDU 8KF lze snadno osadit do 19″ racku (1U). Součástí zařízení jsou pevné držáky pro montáž do racku a napájecí kabel o délce 1,8 m.

Všech osm výstupů PDU měří spotřebu a elektrické veličiny individuálně. Zásuvky využívají ZCS^* (Zero Current Switching) – relé spíná při průchodu napětí nulou a rozpíná při průchodu proudu nulou. Každý výstup lze přepínat ručně přes web, službu NETIO Cloud nebo pomocí mobilní aplikace NETIO Mobile 2 (lokálně nebo přes NETIO Cloud). Se službou NETIO Cloud lze ovládat výstupy odkudkoli. Služba je poskytovaná za poplatek a využívá zabezpečení SSL/TLS a serverů v Evropě. Pomocí AV driverů lze dále ovládat výstupy z mnoha audio a video softwarů (Crestron, Control4, Kramer, BrightSign, …)

Digitální vstup (DI) se 4bajtovým čítačem pulzů lze použít pro připojení externího mechanického spínače (suchý kontakt), výstupu S0 elektroměru nebo podporovaného senzoru NETIO T1. Napájení pro DI: 12 V.

PowerPDU 8KF podporuje místní funkce Ping & Power WatchDog pro restart LAN zařízení nebo analýzu dat z měřených výstupů PDU a Plánovač pro plánování intervalů zapnutí/vypnutí každého výstupu. Open API umožňuje integraci do systémů třetích stran pomocí široké škály protokolů (JSON, Modbus/TCP, SNMP, MQTT, Telnet, ...).

DEMO verze webového rozhraní pro nastavení a ovládání zařízení 8KF.
jméno/heslo: demo/demo

Měření energie

NETIO PowerPDU 8KF měří elektrické veličiny na všech 8 výstupech samostatně. Změřené hodnoty jsou zobrazeny na webu zařízení a zároveň v M2M protokolech. PowerPDU 8KF měří s přesností lepší než 1 % v celém teplotním rozsahu.

• 8× Proud (A)
• 8× Příkon (W)
• 8× Energie (Wh), uživatelský resetovatelný čítač
• 8× Energie Out (Wh), čítač energie odebírané z el. sítě
• 8× Energie In (Wh), čítač energie dodané do el. sítě
• 8× TPF (True Power Factor)
• 8× Zpětná energie (Wh)
• 8× Fázový posun (-180...+180°)
• Napětí (V)
• Frekvence napájecí sítě (Hz)

Typické využití

• Vyvažování zátěže na základě měření energie na každém výstupu.
• Distribuce elektrické energie v 19″ racku v IT a datových centrech.
• Ve spojení s externím teplotním senzorem NETIO T1 lze zařízení použít jako termostat. Při překročení nastavené teploty lze aktivovat připojený chladicí systém.
• Úspora energie v zasedacích místnostech pomocí Plánovače, který zapíná a vypíná zařízení v předem definovaném čase.
• Řízení napájení televizorů, audio systémů, osvětlení a dalších zařízení z různých AV systémů v obchodech, chytrých domácnostech, muzeích nebo aplikacích digital signage.
• Ovládání výstupů pomocí Open API (JSON, Modbus/TCP, SNMP, MQTT-flex, Telnet, ...)
• Ovládání zařízení z mobilní aplikace NETIO Mobile 2 (LAN nebo NETIO Cloud).

Představení

Přehled PDU NETIO v nabídce Papouch.com

PowerPDU	Spínané výstupy	Měřené kanály	LAN	Web	NETIO Cloud	WatchDog	Plánovač	Mobilní aplikace	Open API	19″ 1U montáž	Spínání
4KS	4× C13	4	1			Ping + Power		Android + iOS	10 protokolů	RM1/RM2 vyžadováno	ZCS
4PS	4× C13	-	1			Ping		Android + iOS	10 protokolů	RM1/RM2 vyžadováno	ZVS
4C	4× C13	4	2			Ping		Android + iOS	15 protokolů	RM1/RM2 vyžadováno	ZCS
8QS	8× C13	2	1			Ping + Power		Android + iOS	10 protokolů		ZVS
8KS	8× C13	8	1			Ping + Power		Android + iOS	10 protokolů		ZCS
8KF	8× typ F (Schuko)	8	1			Ping + Power		Android + iOS	10 protokolů		ZCS

* ZCS (Zero Current Switching) - relé spíná výstup při průchodu napětí nulou a rozpíná jej při průchodu proudu nulou.

Vlastnosti

• 8× výstup, typ F – Schuko (100 až 240 V AC, max. 16 A na jeden výstup, max. 16 A pro celé zařízení)
• Nezávislé řízení jednotlivých výstupů
• 1× DI (digitální vstup) s S0 čítačem a napájením 12 V
• PowerUp state - nastavení stavu výstupní elektrické zásuvky ihned po zapnutí nebo obnovení napájení
• PowerUp Delay - zpožděné sepnutí výstupu
• Možnosti ovládání každého výstupu:
• Webový prohlížeč
• Mobilní aplikace: NETIO Mobile 2 (LAN)
• NETIO Cloud
• Conditions & Rules (založeno na DI)
• Plánovač
• WatchDog (Power & Ping)
• Open API (JSON over HTTP, XML over HTTP, MQTT-flex, SNMP v1/v3, Modbus/TCP, Telnet, URL API, HTTP Push JSON/XML)
• IOC (Independent Output Control) - nezávislé řízení výstupů na komunikačním systému zařízení

Technické parametry

• Napájení: 100 až 240 V AC, 50/60 Hz, max. 16 A; pevný kabel 1,8 m s vidlicí typu F (Schuko)
• Výstupy: 8× typ F (Schuko), CEE 7/4, max. 16 A na jeden výstup, max. 16 A celkem
• Maximální proud: 16 A pro celé zařízení
• 1× DI (digitální vstup), suchý kontakt, S0 čítač, napájení 12 V/max. 50 mA
• 1× LAN 10/100 Mb/s (RJ45)
• Přepěťová ochrana: SPD typ 3
• Vlastní spotřeba zařízení: max. 3 W
• Výchozí stav výstupu: On/Off/Last state
• Stupeň krytí: IP30
• Teplotní rozsah: -20 °C až +50 °C při 16 A
• Rozměry: 439 × 41 × 90 mm
• Montáž: 19″ rack, 1U
