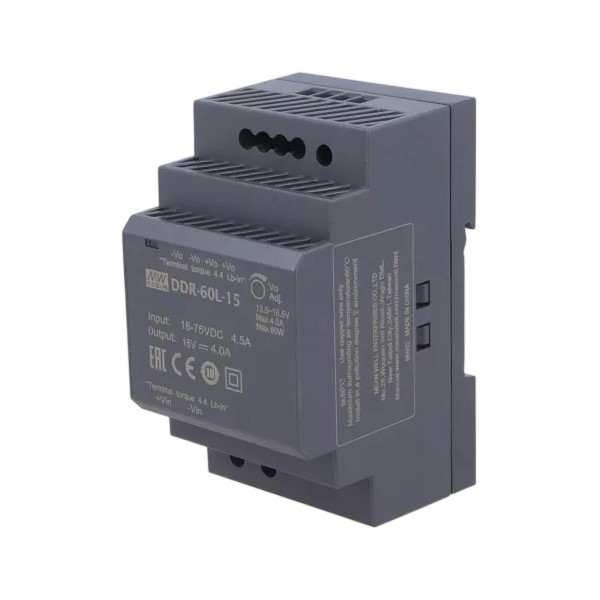

DDR-60L-15: DC/DC měnič 18 až 75 V/15 V, 60 W, DIN, galvanické oddělení

Mean Well DDR-60L jsou stejnosměrné měniče s galvanicky odděleným vstupem a výstupem a výkonem 60 W. Určeny jsou pro převod stejnosměrného napětí v průmyslových a řídicích systémech a díky širokému vstupnímu rozsahu umožňují napájení zařízení z různých napěťových soustav. Varianta DDR-60L-15 nabízí moduly se vstupem 18 až 75 V DC a výstupním napětím 15 V DC v aktuální nabídce Papouch.com

Výstupní napětí lze navíc jemně nastavit v rozsahu 13,5 až 16,5 V. Měniče jsou určeny pro montáž na standardní DIN lištu TS-35 a díky šířce pouhých 52,5 mm zabírají v rozvaděči minimum místa.

Měniče jsou chlazeny přirozenou cirkulací vzduchu a nevyžadují minimální zatížení. Vestavěné ochrany chrání měnič proti zkratu, přetížení, přepětí, podpětí na vstupu a přepólování vstupu. Galvanické oddělení vstupu a výstupu s izolační pevností 4 kV DC je vhodné také pro aplikace, kde je potřeba zvýšit úroveň elektrického oddělení napájecích obvodů. DDR-60 jsou vhodnou náhradou za doprodávané DC/DC měniče SPZIZ.

Vlastnosti

• Galvanické oddělení vstupu a výstupu
• Izolační pevnost vstupu proti výstupu 4 kV DC
• Výstupní napětí nastavitelné v rozsahu 13,5 až 16,5 V
• Bez požadavku na minimální zatížení
• Ochrana proti zkratu, přetížení, přepětí, podpětí vstupu a přepólování
• Průmyslové EMC a bezpečnostní standardy
• Vhodný také pro kompenzaci úbytku napětí na vedení
• Siroký rozsah provozních teplot −40 až +85 °C*
• Montáž na DIN lištu TS35/7,5 nebo TS35/15
• Šířka pouze 52,5 mm

Použití

• Průmyslové řídicí systémy
• Průmyslová automatizace
• Elektromechanická zařízení
• Zařízení pro výrobu polovodičů
• Bezdrátové komunikační systémy
• Telekomunikační a datové systémy
• Snížení nebo zvýšení stejnosměrného napětí (DC/DC buck/boost)
• Galvanické oddělení napájecích obvodů
• Zvýšení izolační úrovně systému
• Kompenzace úbytku napětí na dlouhém vedení
• Napájení zařízení s jiným požadovaným napětím

Technické parametry

• Vstupní napětí: 18 až 75 V DC
• Výstupní napětí: 15 V DC
• Jmenovitý výstupní proud: 4 A
• Jmenovitý výkon: 60 W
• Rozsah nastavení výstupu: 13,5 až 16,5 V
• Zvlnění a šum: max. 75 mVp-p
• Regulace při změně vstupu: ±0,5 %
• Zátěžová regulace: ±0,5 %
• Účinnost (typ.): 92 %
• Galvanické oddělení I/O: 4 kV DC
• Izolační odpor: >100 MΩ/500 V DC
• Provozní teplota: −40 až +85 °C*
• Provozní vlhkost: 5 až 95 % RH, nekondenzující
• Chlazení: přirozenou cirkulací vzduchu
• Montáž: DIN lišta TS35/7,5 nebo TS35/15
• Rozměry: 52,5 × 90 × 54,5 mm (š × v × h)
• Hmotnost: cca 216 g

*Maximální výstupní výkon závisí na vstupním napětí a okolní teplotě. Při provozu za náročnějších podmínek je nutné respektovat derating uvedený v dokumentaci výrobce.
