DT1102V, Napájení 24V DC

Galvanicky oddělený převodník analogových signálů (0-20mA, 0-10V, apod.). 24 bitové A/D a D/A převodníky. Provádí konverzi signálů mezi analogovými vysílači a kontrolními a řídicími jednotkami. Tříces...více informací

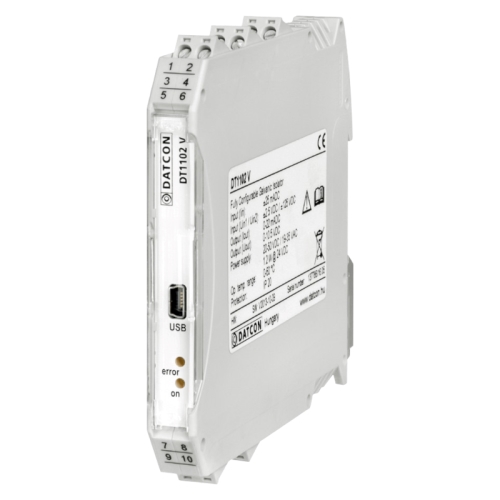

DT1102V - Galvanicky oddělený převodník analogových signálů
DT1102V - Galvanicky oddělený převodník analogových signálů
Výrobní štítek
Svorky jsou odnímatelné a klíčované proti záměně
Obrazovka konfiguračního softwaru
3 250,00 Kč bez DPH3 932,50 Kč s DPH
Skladem 2 ks
středa 11.12.Přepravní společností:nejpozději pozítříOsobně v Praze:
KódDAT_DT1102VZáruka24 měsícůCelní kód90303330Hmotnost156 g

Galvanicky oddělený převodník analogových signálů (0-20mA, 0-10V, apod.). 24 bitové A/D a D/A převodníky. Provádí konverzi signálů mezi analogovými vysílači a kontrolními a řídicími jednotkami. Třícestné galvanické oddělení. Vynikající přenosové parametry.

Konfigurace vstupního i výstupního rozsahu uživatelským softwarem přes USB rozhraní.

Vlastnosti analogového převodníku

  • Maximální rozsahy vstupů: ± 25mA DC, ± 2.5V DC, ± 125V DC (3 různá zapojení)
  • Vstupní rozsahy proudu: 0–20 mA / 4–20 mA / 0–5 mA
  • Vstupní rozsahy napětí: 0–60 mV / ±60 mV / 0–5 V / 0–10 V / ±10 V / 0–10 V / vlastní
  • Výstupní rozsahy: 0–20 mA / 4–20 mA / 0–5 mA / 0–10 V / 0–5 V / 2–10 V / vlastní
  • Inverze analogového signálu: Například 0-10 V na 10-0V
  • Konfigurace rozsahu přes USB (kabel je součástí dodávky)
  • Napájecí napětí vysílače: 18 VDC
  • Nelinearita lepší než 0,01%
  • Teplotní koeficient < 50 ppm / °C
  • Napájení 24 V DC nebo 230 V AC/DC
  • Montáž na lištu DIN 35 mm
  • Šířka 12,5 mm
  • Výrobce: Datcon
Obrazovka konfiguračního softwaru

Rozsáhlé možnosti nastavení vstupních i výstupních rozsahů

Mutace obrazků1029;1029;1029;1029

dt1102v_cz.pdfDatasheet

Katalogový list

Velikost souboru: 425,43 kB

Datum: 13.02.2017

Stáhnout

usb-drivers.zipUSB Driver

USB driver pro DT1102V.

Velikost souboru: 5,64 MB

Datum: 23.10.2014

Stáhnout

dt1102-setup.zipDT1102V software v.2010

Konfigurační software pro DT1102V v. 2010

Velikost souboru: 289,25 kB

Datum: 10.11.2015

Stáhnout

dt1102v_v2013.zipDT1102V Software v.2013

Konfigurační software pro DT1102V v. 2013

Velikost souboru: 535,07 kB

Datum: 10.11.2015

Stáhnout

dt1102v_v2015.zipDT1102V Software v.2015

Konfigurační software pro DT1102V v. 2014 - 2015

Velikost souboru: 539,08 kB

Datum: 10.11.2015

Stáhnout

dt1102v_v2017.zipDT1102V Software v.2017

Konfigurační software pro DT1102V v. 2017

Velikost souboru: 542,08 kB

Datum: 21.11.2019

Stáhnout
