ProConv: Konvertor protokolů - datový procesor
1x RS232, 1x RS485/RS422
Funkcí zařízení je konverze, úprava nebo změna protokolů sériových linek RS232 nebo RS485/RS422. ProConv jde použít také jako buffer (vyrovnávací paměť) pro zařízení, která nekomunikují stejnou rychlostí. Vnitřní program modulu upravíme přesně pro Vaši aplikaci.
Tip: Plánujete vedení sběrnice RS485 mimo budovy, tedy v prostředí, které není zabezpečeno před účinky přepětí LEMP? Pokud ano, doporučujeme použití přepěťové ochrany BDM-006-V/1-FR1 před chráněné zařízení.
Vlastnosti datového procesoru
- ProConv = Protocol converter, tedy převodník protokolů
- Univerzální zařízení pro změnu protokolu sériové komunikace (změna typu protokolu, rychlosti, parity, typu linky, sériový buffer dat, ...)
- Typické použití je převod protokolu speciálního zařízení na Modbus RTU.
- Možnost propojení dvou vzájemně nekompatibilních zařízení
- Dvě sériové linky: Každá volitelně jako RS232 nebo RS485/422
- Typ komunikačních linek nelze uživatelsky změnit (kromě RS485/RS422)
- Paměť RAM 32 až 128 kB, využitelná jako buffer pro komunikaci dvou zařízení s různou rychlostí přenosu dat nebo jako malý prostor pro ukládání dat
- Pro interní program modulu je k dispozici 128 kB paměti FLASH a 8 kB interní paměti RAM

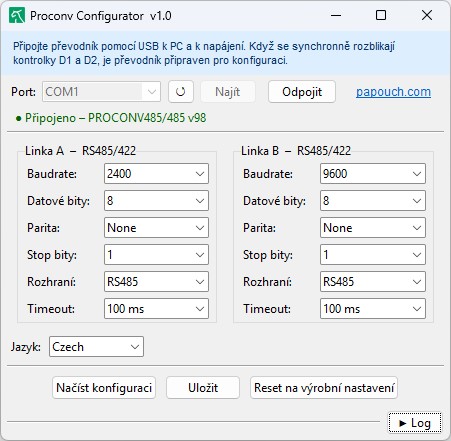

- Případná konfigurace rychlostí, protokolů apod. probíhá přes USB rozhraní (mini USB)
- Možnost instalace na lištu DIN 35 mm
Varianty modulu ProConv
- Standardní firmware: Dvě vyrovnávací paměti 16 kB, 2× kompletní linka RS232/RS485/RS422 (podle objednané varianty), nastavení libovolných parametrů na každém portu zvlášť. Vlastnosti firmwaru jsou uvedené v dokumentaci v sekci Ke stažení. Do poznámky v objednávce prosíme uveďte „standardní firmware“.
- Zákaznický firmware: Za zakázku podle konkrétní aplikace - předzpracování dat, řízení toku a podobně. Kontaktujte nás a sdělte nám prosíme bližší informace o tom, jaké protokoly potřebujete převádět. Dejte nám vědět i pokud přesně nevíte - poradíme Vám jak zjistit podrobnosti, které potřebujeme vědět.
Příklad použití převodníku protokolů
Na následujícím obrázku je příklad jednoho z mnoha možných použití ProConvu. ProConv umožňuje propojit dvě zařízení s rozdílnými komunikačními parametry: s rozdílnou rychlostí, komunikační linkou a nebo komunikačním protokolem.
ProConv na obrázku převádí komunikaci specifickým protokolem na standardní průmyslový protokol Modbus RTU
Dokumentace
Příklad katalogového listu převodníku s funkcí konvertoru dvou nekompatibilních sériových linek RS232. Používá se hlavně pro propojení dvou sériových linek s rozdílnou komunikační rychlostí. Popsaná verze firmwaru je k dispozici pro okamžité objednání. Pokud potřebujete specifický převod protokolů, zašlete nám bližší podrobnosti o převáděných protokolech.
Velikost souboru: 553 kB
Datum: 28.06.2021
