TCP2RTU PoE: Převodník MODBUS TCP na RTU/ASCII s PoE napájením

TCP2RTU PoE je transparentní obousměrný převodník protokolu MODBUS TCP, přenášeného po Ethernetu, na protokoly MODBUS RTU nebo ASCII, přenášené po linkách RS232 nebo RS485.

Převodník je napájený z ethernetového kabelu pomocí PoE standardu nebo klasicky externím napájecím adaptérem. Je k dispozici také svorka s výstupem napájení pro externí zařízení. Z PoE tak lze napájet jak převodník, tak i připojené zařízení. Výstup lze zapnout a vypnout spolu s ostatními parametry přes webové rozhraní.

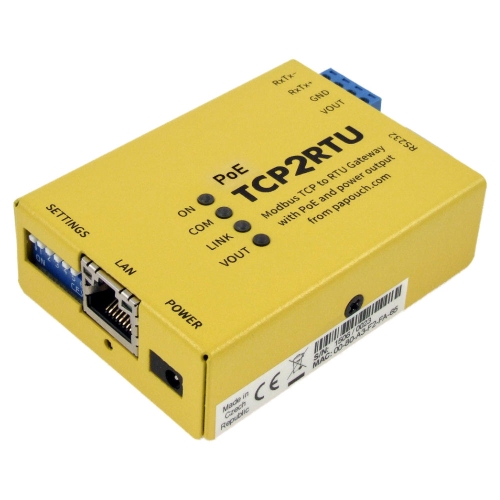

TCP2RTU PoE je dodáván v bytelném kovovém provedení - v příslušenství lze objednat i úchyt na lištu DIN.

Režimy činnosti

• Modbus TCP > Modbus RTU: Master (TCP) v Ethernetu oslovuje slave (RTU) zařízení na sériovém portu převodníku.
• Modbus TCP > Modbus ASCII: Master (TCP) v Ethernetu oslovuje slave (ASCII) zařízení na sériovém portu převodníku.
• Modbus TCP < Modbus RTU:

  • Převodník se na sériové lince chová jako Modbus RTU Slave s nastaveným Modbus ID.
  • Data ze sériové linky v protokolu Modbus RTU převádí převodník na Ethernet na protokol Modbus TCP.
  • Modbus ID může být nastaveno na 0 – pak převodník převádí na Modbus TCP na Ethernetu všechna přijatá data – nebo na 1 až 247 a pak převodník převádí na Modbus TCP jen data pro toto nastavené ID.
• Modbus TCP < Modbus ASCII: Stejné jako předchozí případ, jen s tím rozdílem, že na sériové lince je protokol Modbus ASCII.
• HTTP GET: Umožňuje zapisovat a číst data ze zařízení s Modbus RTU pomocí požadavků http GET. Například set.xml?id=31&inst=4&adr=123&val=32752 zapíše instrukčním kódem 0x04 do zařízení s ID 31 na adresu 123 hodnotu 32752. Tato funkce bude doplněna až v příští verzi firmwaru. Funkce půjde nahrát i do současné verze hardwaru.

Vlastnosti

• Obousměrný převodník sériové linky s Modbusem RTU/ASCII na Modbus TCP přes Ethernet.
• Napájení standardním PoE (IEEE 802.3af) nebo z externího zdroje (11 až 58 V).
• Výstup napájení pro připojené zařízení 5, 9, 12 nebo 24 V - je možné jen zapnout a vypnout pomocí webového rozhraní.
• Napájení je galvanicky oddělené od ostatních částí zařízení.
• Snadná konfigurace pomocí webového rozhraní.
• Přepínatelné rozhraní RS232 nebo RS485.
• Použité signály RS232: RxD, TxD, RTS, CTS, GND.
• Použité signály RS485: RxTx+, RxTx-.
• Indikace napájení, přenosu dat, připojení a aktivity sítě.
