TDS57 ETH: LED displej, 4 místa, Ethernet

Displej TDS-57 je 4místný 7segmentový displej se zobrazovači typu LED a dvěma univerzálními kontrolkami a dvojtečkou pro zobrazení hodin. Umí zobrazovat také teplotu, čas a datum. Datum a čas vnitřních hodin si synchronizuje s NTP serverem v Internetu. Displej se ovládá přes Ethernet, tedy přes běžnou počítačovou síť. Lze jej ovládat přes webové rozhraní nebo také strojově pomocí SNMP, HTTP GETu nebo Modbusu TCP. Pomocí Modbusu umí autonomně zobrazovat data ze vzdáleného zařízení.

Použití LED displeje

• Zobrazení dat z měřicích a regulačních systémů.
• Vyvolávací systémy na úřadech a v čekárnách.
• Informační displeje ve ski areálech – zobrazení aktuální teploty, počtu lyžařů, apod.
• Zobrazení aktuální venkovní teploty, data a času ve veřejných prostorech.
• Informační systémy – zobrazení pořadových čísel, hodin, teplot, …

Vlastnosti LED displeje s Ethernetem

• Červený segmentový LED displej pro zobrazení 4 znaků
• Výška znaku 57 mm
• 2 kontrolky (vlevo od prvního znaku) a dvojtečka
• Trvalé zobrazení údaje nebo zobrazení jen na nastavenou dobu
• Autonomní zobrazení teploty z externího senzoru (měřicí rozsah -55 až +125 °C; není součástí - objednává se jako samostatná položka!)
• Autonomní zobrazení data a času z interního obvodu reálného času (RTC) s automatickým přepínáním letní/zimní čas a nastavením časové zóny pro synchronizaci přesného údaje s NTP serverem
• Regulace jasu v rozsahu 0 až 100 %.
• Možnost automatické regulace jasu.
• Komunikace přes počítačovou síť - Ethernet
• Uživatelské ovládání a konfigurace přes webový prohlížeč.
• Strojové ovládání: SNMP, Modbus TCP, HTTP GET, XML.
• Na displeji lze zobrazovat hodnoty měřené softwarem Wix
• Dvojí provedení: Průmyslové s vyšším krytím nebo Interiérové

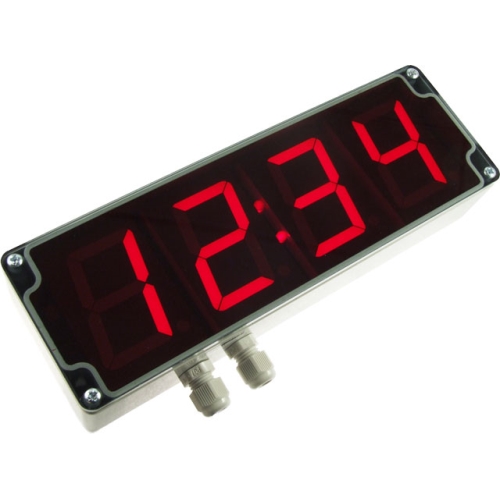

• Průmyslové provedení: V krabici s krytím IP52 a s otvory pro montáž na zeď (pokud si přejete displej vestavět do vlastního zařízení nebo krabice, je možné dodat samotnou desku elektroniky displeje)
• Průmyslové provedení: Přivodní kabely se připojují přes průchodky v dolní části krabice. (Je možné dodat také bez otvorů pro průchodky, pokud si přejete přizpůsobit přívod kabelů pro Vaši instalaci.)
• Interiérové provedení: V barevné krabici s kouřovým plexi krytem. S možností montáže na zeď nebo na tyč (jekl).
• Napájecí rozsah 11 až 30 V

Možnosti zobrazení na LED displeji

1) Ruční zadání hodnoty přes webové rozhraní.

Hodnotu k zobrazení zadává uživatel ručně přes webové rozhraní přímo ve svém internetovém prohlížeči.

Ruční zadání hodnoty přes webové rozhraní

2) Automaticky: Modbus TCP client

Automatické čtení dat ze vzdáleného zařízení protokolem Modbus TCP (režim client). TDS automaticky čte a zobrazuje hodnotu ze zadaného Modbus registru vzdáleného zařízení.

Automatické čtení dat ze vzdáleného zařízení protokolem Modbus TCP (režim client)

3) Automaticky: Modbus TCP server

Zápis dat na displej pomocí Modbus TCP (režim server). Vzdálený klient může zápisem do Modbus registru v displeji zadat údaj k zobrazení.

4) Automaticky: XML z Vašeho serveru

Automatické čtení dat ze vzdáleného serveru přes XML. Vzdálený server připravuje data ve formátu XML a displej si je automaticky pravidelně čte a zobrazuje.

Automatické čtení dat ze vzdáleného serveru přes XML

6) Automaticky: SNMP

Displej umí komunikovat také protokolem SNMP (Simple Network Management Protocol). To je standardní protokol používaný pro správu sítí, management technologií ve větších společnostech, apod. Displej se chová jako SNMP agent.

7) Datum

Datum ve formátu den/měsíc nebo měsíc/den. (Přesné datum synchronizováno s časovými NTP servery přes internet.)

8) Čas

Čas. (Přesný čas synchronizován s časovými NTP servery přes internet.)

9) Teplota

Teplota z připojeného senzoru - k displeji lze připojit externí teplotní senzor na kabelu dlouhém až 15 metrů. Můžete si vybrat jeden nebo druhý typ senzoru.

10) Rotace data, času a teploty.

Rotace data, času a teploty. TDS-57 lze nastavit do automatického režimu, ve kterém na displeji rotuje datum, čas a teplota. (Nebo jen některé z těchto tří údajů.)

Další možnosti...

• Všechny aktuální údaje z displeje lze přečíst také ve formátu XML. Takto lze číst například i aktuálně naměřenou teplotu.
• Aktuální naměřenou teplotu umí displej odesílat protokolem HTTP GET na vzdálený server a v tomto ohledu se chová podobně jako ethernetový teploměr TME. Lze tak realizovat ethernetový teploměr s displejem.
• Výše uvedené možnosti z bodů 1 až 10 lze za provozu vzájemně kombinovat. Tedy například lze vzdáleným systémem HTTP GETem nastavovat zobrazovanou hodnotu a v „době nečinnosti“ zobrazovat aktuální čas nebo teplotu naměřenou externím senzorem – příklad je na následujícím obrázku.

Příklad možné kombinace komunikačních možností - autonomní teploměr a HTTP GET
