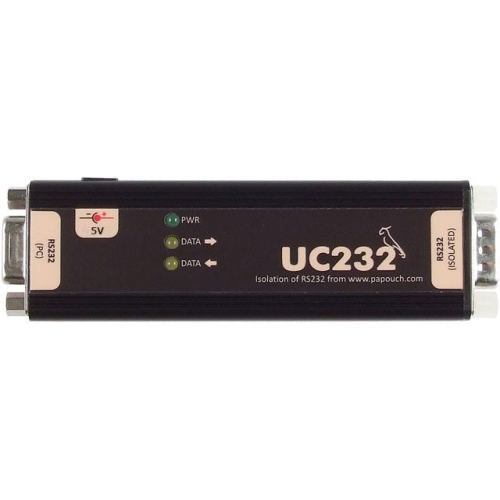

UC232-5 - S napájením 5V

UC232 je určen pro galvanické oddělení sériového portu RS232 nebo zlepšení napěťových úrovní linky. Galvanické oddělení zajistí přerušení zemních smyček a ochrání tak Váš notebook, PC nebo jiné zaříze...více informací
UC232: galvanické oddělení RS232
1 320,00 Kč bez DPH1 597,20 Kč s DPH
Skladem více než 5 ks
pátek 15.11.Přepravní společností:zítraOsobně v Praze:
KódUC232_1Záruka60 měsícůCelní kód85176200Hmotnost90 g
Zobrazit více

Tento produkt můžete zakoupit také v síti prodejen GM electronic - www.gme.czUC232 je určen pro galvanické oddělení sériového portu RS232 nebo zlepšení napěťových úrovní linky. Galvanické oddělení zajistí přerušení zemních smyček a ochrání tak Váš notebook, PC nebo jiné zařízení.

Aplikace

  • Ochrana proti vytvoření zemních smyček – ochrana připojených zařízení.
  • Zlepšení napěťových úrovní komunikačních linek u notebooků i stolních počítačů.
  • Oprava úrovní linky RS232 u notebooků nebo jiných zařízení, kde nemá RS232 standardní výstupní úrovně.

Vlastnosti

  • Kompletní galvanické oddělení RS232.
  • Ochrana proti přepětí
  • Přenos všech signálů linky RS232 dle specifikace (tj. DCD, DSR, RXD, RTS, TXD, CTS, DTR, RI, GND)
  • Přenosová rychlost až 460 kBd.
  • Připojení konektory D-SUB 9 (Cannon 9). K PC se připojuje běžným prodlužovacím kabelem RS232. Izolovaný port RS232 je shodný s konektorem jako na PC.
  • Napájení 5 V nebo 7 až 17 V (kulatý souosý konektor 3,8 x 1,3mm s + uvnitř).
  • Součástí dodávky je napájecí kabel s volnými vodiči. Také je možné si objednat napájecí adaptér nebo redukci pro napájení z USB (viz Související produkty níže).

Blokové zapojení

Oba konektory jsou zapojeny dle standardu RS232.

Součástí tohoto produktu je:
1ksGalvanické oddělení RS232, 5VGalvanické oddělení RS232, 5V

uc232_en.pdfDatasheet

File size: 393 kB

Date: 12-04-2015
