UC485C: Převodník RS232 na RS485/RS422 - D-SUB9

Převodník (konvertor) RS232 na RS485 nebo RS422 v kovové krabici. Připojení RS4xx konektorem D-SUB9 (Canon). Galvanické oddělení, průmyslové provedení, komunikační rychlost až 480kBd, ochrana proti př...více informací
UC485C - s konektorem D-SUB9
UC485C - s konektorem D-SUB9
Rozměry držáku na zeď
Držák na lištu DIN
Připojení napájení a RS232
Zapojení RS232

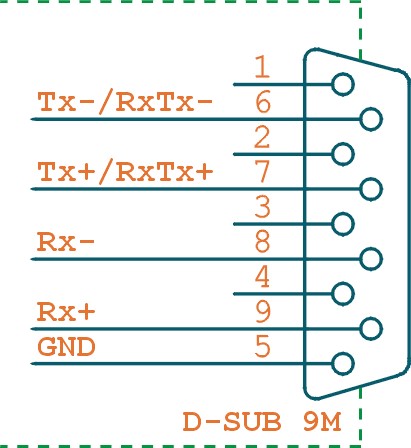

Konektor pro RS485/RS422
Připojení vodičů RS485/RS422
Blokové zapojení - galvanická oddělení
2 350,00 Kč bez DPH2 843,50 Kč s DPH
Skladem více než 5 ks
středa 23.10.Přepravní společností:pondělí 21.10.Osobně v Praze:
KódUC485C_5VZáruka60 měsícůCelní kód85176200Hmotnost128 g
Zobrazit více

Převodník (konvertor) RS232 na RS485 nebo RS422 v kovové krabici. Připojení RS4xx konektorem D-SUB9 (Canon). Galvanické oddělení, průmyslové provedení, komunikační rychlost až 480kBd, ochrana proti přepětí. Komplexní řešení pro převod a ochranu sériových linek.

Univerzální převodník linky RS232 na linku RS485 nebo RS422 s galvanickým oddělením v hliníkové krabici. V převodníku je integrovaná ochrana proti přepětí s větší tepelnou kapacitou.

Volbu druhu výstupní linky může provést sám uživatel, rovněž je volitelné připojení zakončení. Při konfiguraci pro linku RS485 je také možné zvolit polaritu řídícího signálu pro přepínání směru komunikace a jestliže takový signál vůbec není k dispozici, lze použít i automatické řízení směru. Vlastnosti modulu jsou nastavitelné přepínači na vrchní straně, kde jsou také kontrolky signalizující zapnutí modulu, a signály RxD a TxD.

Převodník UC485S má široký rozsah napájecího napětí. K převodníku je možné dodat napájecí zdroj. Externím napájením UC485S odpadá mnoho problémů a poruch známých u převodníků, které jsou napájeny přímo ze sériového portu počítače. Pokud je pro Vás výhodnější napájení přímo ze sítě 230V, můžete použít převodník UC485P, který je vyráběn v průmyslovém provedení s krytím.

U převodníků, které jsou umístěny přímo u počítače, může být někdy potřeba dalšího napájecího zdroje nepříjemná, zvlášť je-li počítač přenosný. Proto jako další způsob napájení je možné objednat kabel, který se vloží do přívodu klávesnice nebo redukce pro napájení s USB portu.

UC485C Vám rádi zapůjčíme na vyzkoušení. Jsme připraveni Vám poradit s uvedením převodníku do provozu.

Jsme schopni vyrobit i převodník upravený dle Vašich přání.

Vlastnosti

  • Převodník RS232 na RS485, RS422 nebo RS422 multimaster
  • Přenosová rychlost až 480 kBd
  • Automatické přepínání směru komunikace na lince RS485 nebo signálem DTR s volitelnou polaritou
  • Galvanické oddělení linky RS232 od RS485/422
  • Volitelně galvanicky oddělené napájení
  • Ochrana linky RS485/RS422 proti přepětí
  • Indikace zapnutí a toku dat kontrolkami - snadné uvedení do provozu
  • Vestavěné volitelné zakončení včetně odporů definujících klidový stav linky
  • Napájení 7 až 40V (podle typu i 36 až 75V nebo 5V)
  • Připojení vodičů RS485 nebo RS422 konektorem D-SUB 9M (Canon 9 vidlice)
  • Rozměry 105 x 55 x 24 mm, možnost uchycení na lištu DIN
