UC485S: Převodník RS232 na RS485/RS422 - svorkovnice

Převodník (konvertor) RS232 na RS485 nebo RS422 v kovové krabici. Připojení RS4xx svorkovnicí. Galvanické oddělení, průmyslové provedení, komunikační rychlost až 480 kBd, ochrana proti přepětí. Komple...více informací
UC485 - převodník RS232 na RS485/RS422
3 250,00 Kč bez DPH 3 932,50 Kč s DPH
Skladem více než 5 ks
Osobně v Praze:úterý 5.11.Přepravní společností:nejpozději středa 6.11.
Objednací kódUC485S_ISOL_24VZáruka60 měsícůCelní kód85176200Hmotnost138 gZemě původuCZVýrobcePapouch.com
UC485 - převodník RS232 na RS485/RS422
UC485 - převodník RS232 na RS485/RS422

Převodník (konvertor) RS232 na RS485 nebo RS422 v kovové krabici. Připojení RS4xx svorkovnicí. Galvanické oddělení, průmyslové provedení, komunikační rychlost až 480 kBd, ochrana proti přepětí. Komplexní řešení pro převod a ochranu sériových linek.

Univerzální převodník linky RS232 na linku RS485 nebo RS422 s galvanickým oddělením v hliníkové krabici. V převodníku je integrovaná ochrana proti přepětí s větší tepelnou kapacitou.

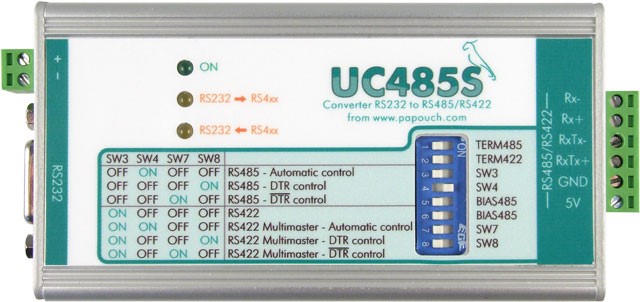

Volbu druhu výstupní linky může provést sám uživatel, rovněž je volitelné připojení zakončení. Při konfiguraci pro linku RS485 je také možné zvolit polaritu řídícího signálu pro přepínání směru komunikace a jestliže takový signál vůbec není k dispozici, lze použít i automatické řízení směru. Vlastnosti modulu jsou nastavitelné přepínači na vrchní straně, kde jsou také kontrolky signalizující zapnutí modulu, a signály RxD a TxD.

Převodník UC485S má široký rozsah napájecího napětí. K převodníku je možné dodat napájecí zdroj. Externím napájením UC485S odpadá mnoho problémů a poruch známých u převodníků, které jsou napájeny přímo ze sériového portu počítače. Pokud je pro Vás výhodnější napájení přímo ze sítě 230V, můžete použít převodník UC485P, který je vyráběn v průmyslovém provedení s krytím.

U převodníků, které jsou umístěny přímo u počítače, může být někdy potřeba dalšího napájecího zdroje nepříjemná, zvlášť je-li počítač přenosný. Proto jako další způsob napájení je možné objednat kabel, který se vloží do přívodu klávesnice nebo redukce pro napájení s USB portu.

Tip: Plánujete vedení sběrnice RS485 mimo budovy, tedy v prostředí, které není zabezpečeno před účinky přepětí LEMP? Pokud ano, doporučujeme použití přepěťové ochrany BDM-006-V/1-FR1 před chráněné zařízení.

UC485S Vám rádi zapůjčíme na vyzkoušení. Jsme připraveni Vám poradit s uvedením převodníku do provozu.

Jsme schopni vyrobit i převodník upravený dle Vašich přání.

Vlastnosti

  • Převodník RS232 na RS485, RS422 nebo RS422 multimaster
  • Přenosová rychlost až 480 kBd
  • Automatické přepínání směru komunikace na lince RS485 nebo signálem DTR s volitelnou polaritou
  • uc485_2.jpg
    Galvanické oddělení linky RS232 od RS485/422
  • Volitelně galvanicky oddělené napájení
  • Ochrana linky RS485/RS422 proti přepětí
  • Indikace zapnutí a toku dat kontrolkami - snadné uvedení do provozu
  • Vestavěné volitelné zakončení včetně odporů definujících klidový stav linky
  • Napájení 7 až 40 V (podle typu i 36 až 75 V nebo 5 V)
  • Připojení vodičů RS485 nebo RS422 násuvnou svorkovnicí
  • Rozměry 105 × 55 × 24 mm, možnost uchycení na lištu DIN (držák není součástí dodávky)
WEBVyrobcePapouch.com

uc485_v04.pdfuc485_v04.pdf

Katalogový list

Velikost souboru: 984,55 kB

Datum: 15.07.2009

Stáhnout

uc485_v96.pdfuc485_v96.pdf

Katalogový list UC485C verze do roku 1996 Toto provedení se již nevyrábí a je plně nahrazeno novou verzí, se kterou je plně kompatibilní.

Velikost souboru: 139,94 kB

Datum: 15.07.2009

Stáhnout

uc485s_v96.pdfuc485s_v96.pdf

Katalogový list UC485S verze do roku 1996 Toto provedení se již nevyrábí a je plně nahrazeno novou verzí, se kterou je plně kompatibilní.

Velikost souboru: 144,43 kB

Datum: 15.07.2009

Stáhnout
