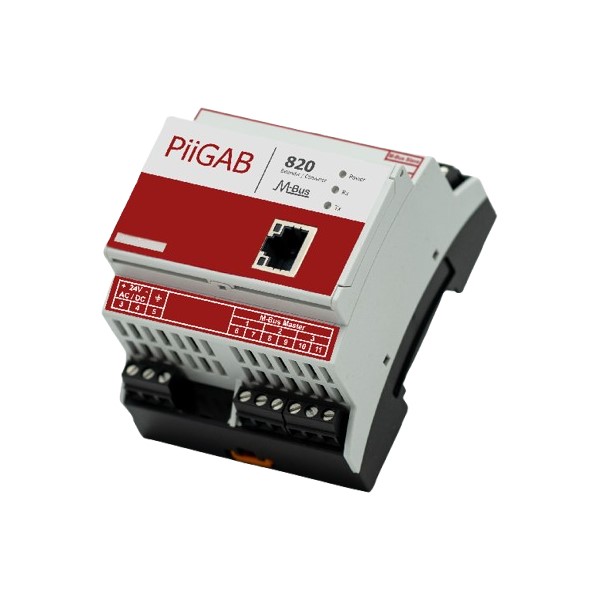

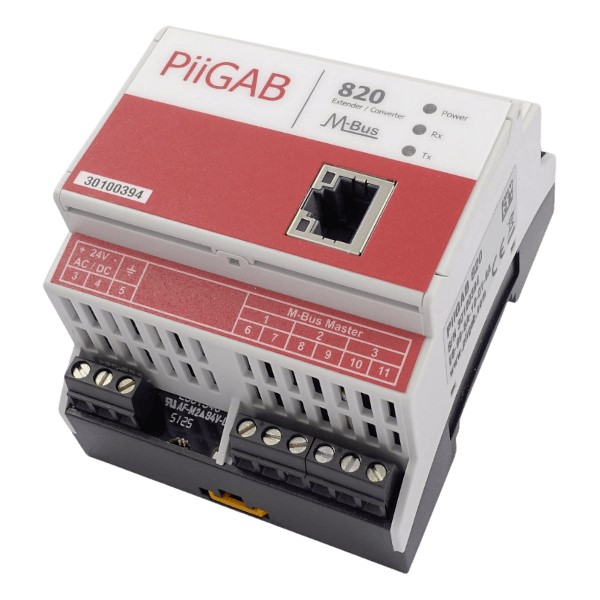

PiiGAB 820: Flexibilní M-Bus jednotka sběru dat, 250 zařízení

PiiGAB 820: Převodník, opakovač, prodloužení. Výkonná a flexibilní jednotka určená pro dálkové odečty měřičů s podporou standadu M-Bus. Zařízení nabízí komunikaci přes Ethernet a Serial M-Bus, což usnadňuje jeho integraci do nových i stávajících systémů.

Jako převodník transparentně převádí mezi sériovým rozhraním M-Bus a Ethernetem (s daty M-Bus). Jako extender spravuje až 250 zařízení a společně s bránou jako například PiiGAB 900 lze systém v principu neomezeně škálovat. Pro posílení M-Bus linky lze PiiGAB 820 použít i jako opakovač.

PiiGAB 820 umožňuje transparentní komunikaci se všemi typy měřičů, které splňují standard M-Bus. Převodem elektrického rozhraní z M-Bus na Ethernet lze naměřená data snadno načíst např. pomocí SCADA systémů, sběrnicových systémů nebo konfiguračních nástrojů.

Zařízení podporuje protokoly TCP/IP i UDP/IP a je připojeno přes 10/100 Mbit Ethernet. Lze jej konfigurovat s pevnou IP adresou nebo přes DHCP, což poskytuje flexibilitu v různých síťových prostředích. Díky tomu, že PiiGAB 820 je nezávislý na operačním systému, spolupracuje s většinou M-Bus softwaru na trhu. Díky nezávislosti na konkrétním masteru umožňuje řízení v systémech M-Bus připojených k PLC nebo automatickému řízení budov.

PiiGAB820 zároveň umí společně s PiiGAB900 sdružovat různé M-Bus sítě přes Ethernet do jedné jednotky PiiGAB900. Na jeden PiiGAB900 je tak možné připojit až 1000 (4× PiiGAB820/250) měřidel přes Ethernet tak, že PiiGAB900 s nimi pracuje jako s měřidly ve vlstní M-Bus síti.

PiiGAB 820 lze licencovat v návaznosti na průběžný rozvoj nemovitosti a potřeb aktuální instalace a jednotkové zátěže. Licenční klíč se snadno zadává přes webové rozhraní, aniž by bylo nutné zařízení vyměňovat nebo znovu instalovat. Řídit tak lze  5 až 250 zátěží/zařízení s jednou a tou samou jednotkou o šířce 4 modulů montovanou na DIN.

Zařízení je vybaveno webovým rozhraním, které poskytuje ucelený přehled a usnadňuje instalaci i řešení problémů. Snadno lze konfigurovat síťová nastavení (IP adresa, DHCP), přenosovou rychlost pro sériovou komunikaci (volitelná mezi 300 až 38 400 bd při výchozí hodnotě 2 400 bd).

Spravovat lze i tři samostatné porty M-Bus, což umožňuje snadné ladění v případě sdílené smyčky M-Bus. Uživatelský systém založený na přidělených rolích pak umožňuje ideální správu nebo náhled odečtených dat při zachování vysoké bezpečnosti a ochrany těchto dat i uživatelů.

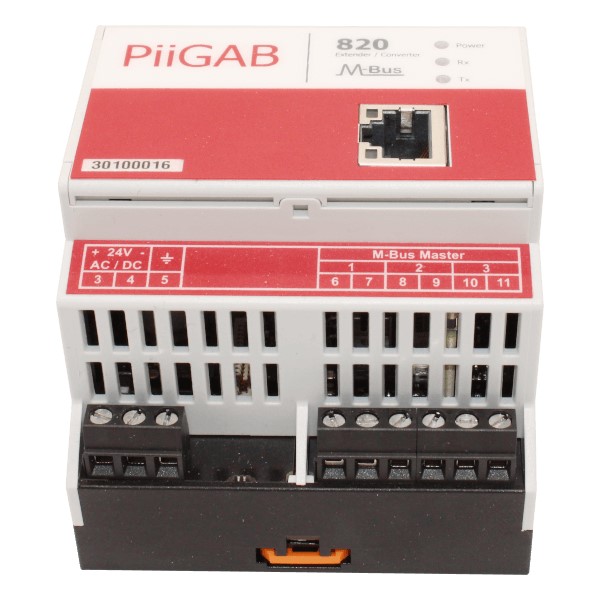

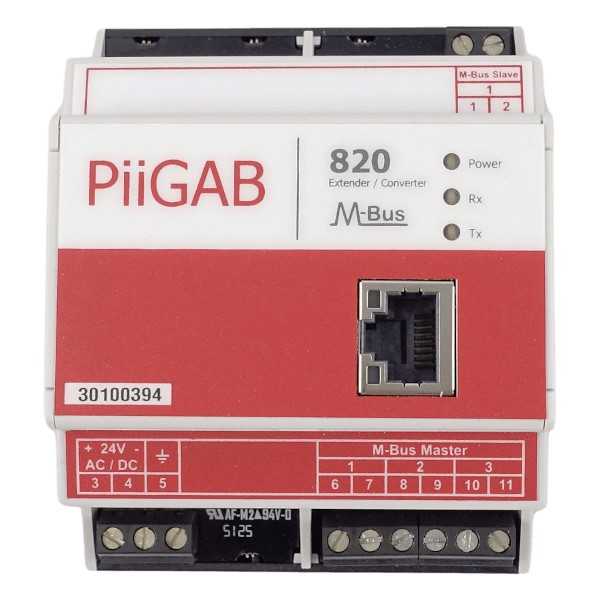

Tři paralelně zapojené terminály pro M-Bus poskytují jednoduché a flexibilní připojení bez ohledu na velikost systému. Umožňuji sledovat stav zařízení a smyčky M-Bus v reálném čase.  Rychlé a jasné informace o provozu, aktuálním stavu zařízení a komunikaci na lince M-Bus poskytují vícebarevné LED kontrolky.

Pro sběr dat v instalacích postavených na standardu M-Bus tak PiiGAB 820 nabízí širokou škálou možností využií.

Varianty produktu dostupné na Papouch.com

• až 5 zařízení
• až 20 zařízení
• až 35 zařízení
• až 70 zařízení
• až 120 zařízení
• až 170 zařízení
• až 250 zařízení

Nevíte si rady s výběrem Masteru? Podívejte se do našeho přehledu .

Použití

• Průmyslová automatizace
• Připojení měřičů energie
• Dálkové odečty
• Automatizace budov
• Kontrola technologií

Vlastnosti převodníku Ethernetu na M-Bus

• Řešení vhodné pro nové instalace i rozšiřování stávajících systémů
• Pro malé i velké projekty sběru dat
• Může pracovat jako Master i Slave
• Pracuje jako převodník, extender nebo opakovač
• Až pro 250 zařízení (varianty  5, 20, 35, 70, 120, 170, 250)
• Čtení sériového rizhraní přes M-Bus nebo M-bus přes IP
• Možnost upgradu licence a navýšení počtu zařízení
• Kompatibilní se všemi typy M-Bus masterů dostupných na trhu
• Umožňuje transparentní komunikaci se všemi typy měřičů, které splňují standard M-Bus
• Přehled o stavu zařízení a sběrnice přímo na řídicím panelu každé jednotky
• Přístup a správa přes webové rozhraní
• 1× 10/100 Mbit Ethernet port s RJ45 konektorem
• Protokoly TCP/IP nebo UDP/IP
• Statická nebo dynamická IP adresa (DHCP)
• M-Bus standard: EN 13757-2,-3
• Rychlost komunikace M-Bus 300 až 38 400 bps
• Svorkovnice pro připojení M-Bus zařízení
• Přehledný konfigurační software s průvodcem pro nastavení

Technické parametry

• Napájení: 24 V AC/DC, svorkovnice
• Spotřeba: max. 36 W
• Odběr (820/250): max. 20 VA (0,83 A na 24 V)
• Rychlost přenosu: 300 až 38 400 Bd, 2 400 Bd jako výchozí
• Porty:
  • 1× RJ45, ethernet 10/100 Mbit
  • 1× 24 V AC/DC + PE
  • 1× M-Bus master s třemi pareleními porty
  • 1× Slave port
• LED kontrolky pro signalizaci aktuálního stavu
• Krytí: IP20
• Pracovní teplota: -10 až 55 °C
• Rozměry: 71,6 × 60 × 48,9 mm (šířka 4 moduly)
• Montáž: DIN lišta
